TR系列涡街流量计

一、产品概述

   TR系列涡街流量计是根据Karman涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流是或质冠流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。产品有普通型和温压补偿型两种型式，普通型测量单一流量信号；温压补偿型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。

二、工作原理

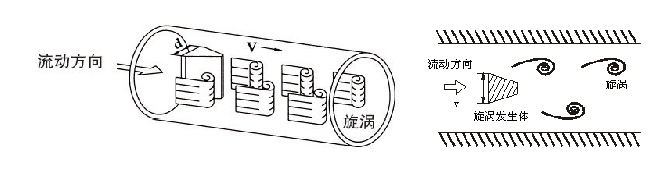

   涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：f=StxVld

式中：f涡街发生频率（Hz);

V:旋涡发生体两侧的平均流速（m/s);

St:斯特罗哈尔系数（定雷诺数范围内为常数）；

d.旋涡发生体迎流面宽度（m);

这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频宰相同且与流速成正比的脉冲信号。

五、测量范围及耐压等级

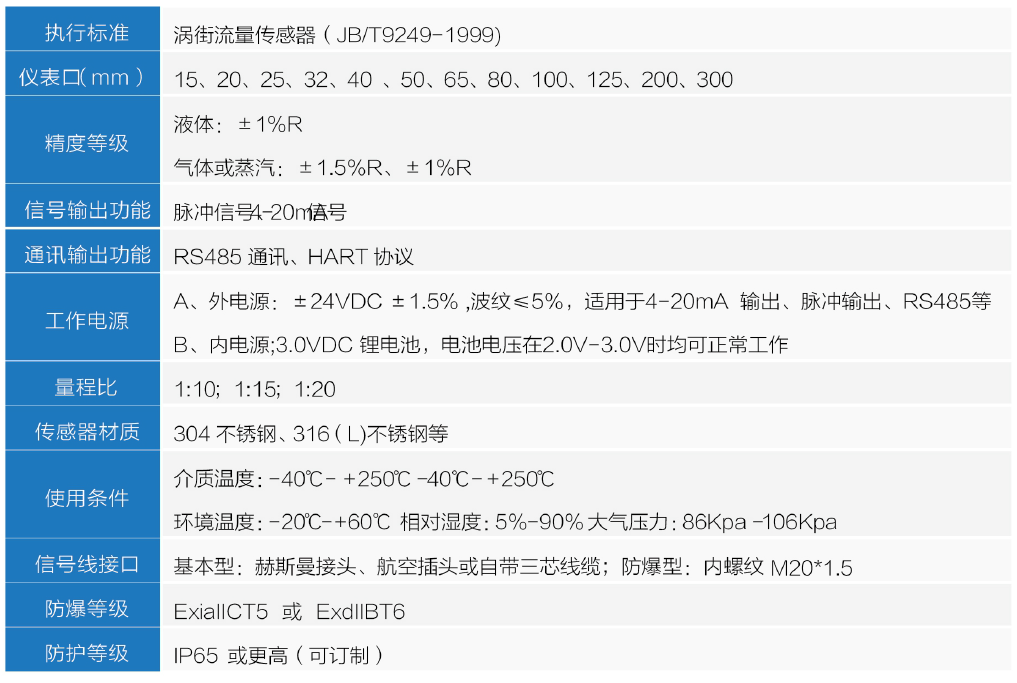

基本参数

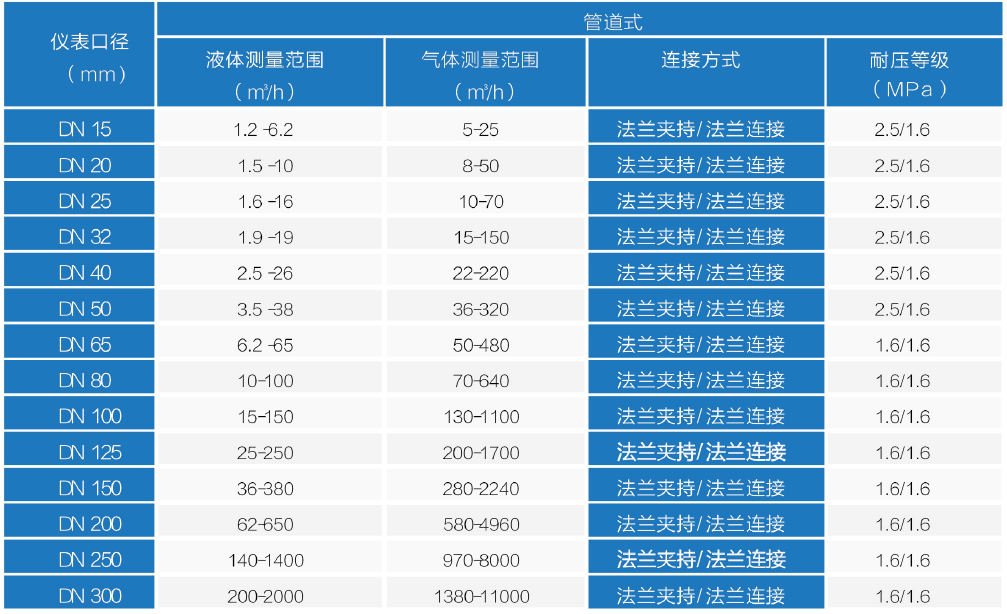

一般液体和气体适用流量范围。表5.1口径-流量-流速对照表

注：

1、已知标准状态下的体积流量换算成工况下的体积流量一般气体的计量单位常用标准状态体积计量单位，即标准立方米／小时（Nm³/h),简称“标

方”。

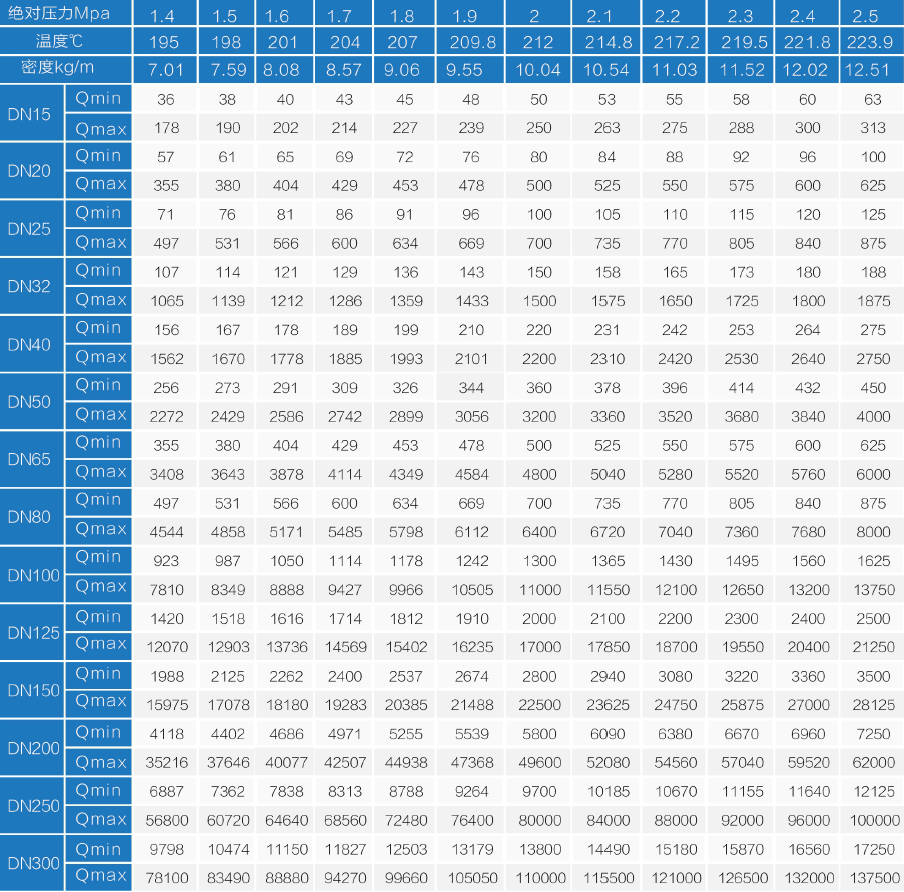

2、对于饱和蒸汽，可按表5.2、5.3所给质量流量的范围对照选取。

(单位：kg/h)

△P=1.2 V2(Pa)

式中：△P:压力损失（Pa) ρ:介质密度（Kg/m3)V:管内平均流速（m/s)

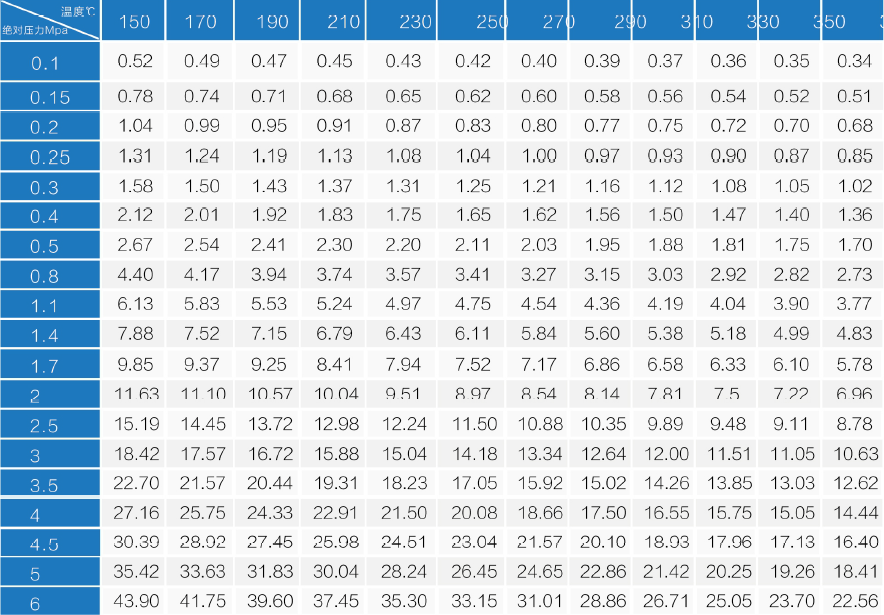

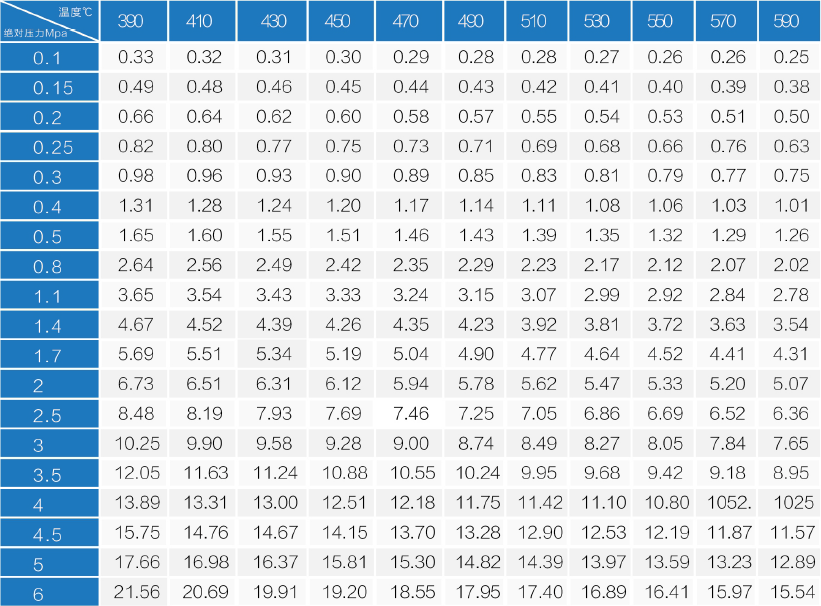

5、被测介质为液体时，为防止气化和3、对于过热蒸汽，则应先对照过热蒸汽表（表5.4、5.5)查出其相应温度及压力（取绝对压力：表压＋1)下的密度值，然后根据给定的质量流量通过下式计，算出对应的体积流量，再与表5.1相应口径蒸汽流量对照选型。

式中： G:质量流量

ρ:介质密度

6、被测介质为液体时，为防止气化和气蚀，应使传感器的液体压力符合下式要求：

P≥2.6P+1.25P1(Pa绝对压力）

式中：P:压力损失值（Pa)P1:流体的蒸汽压（Pa绝对压力）

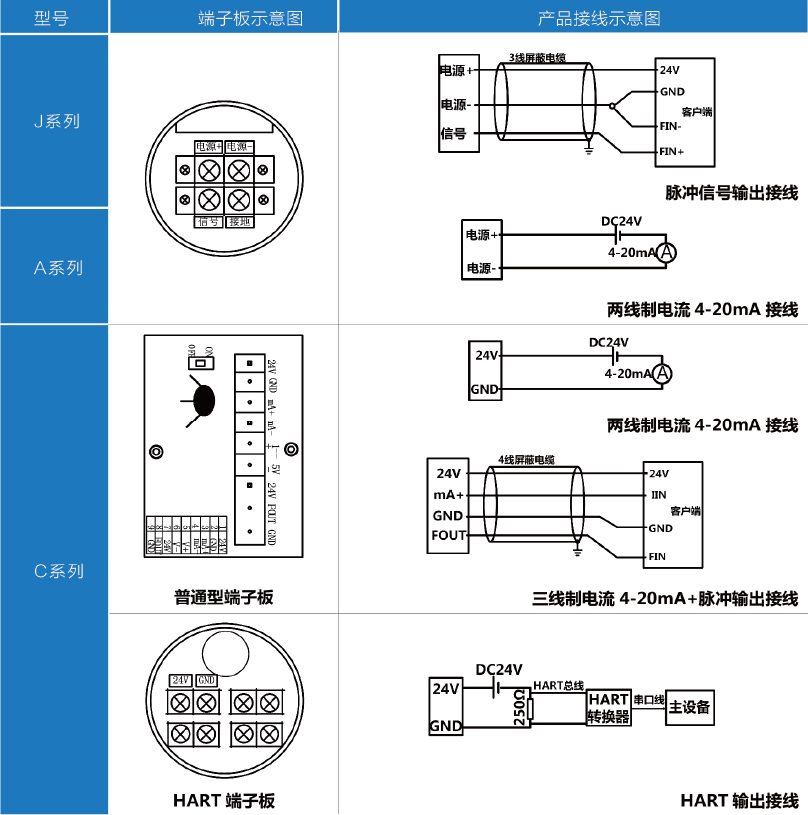

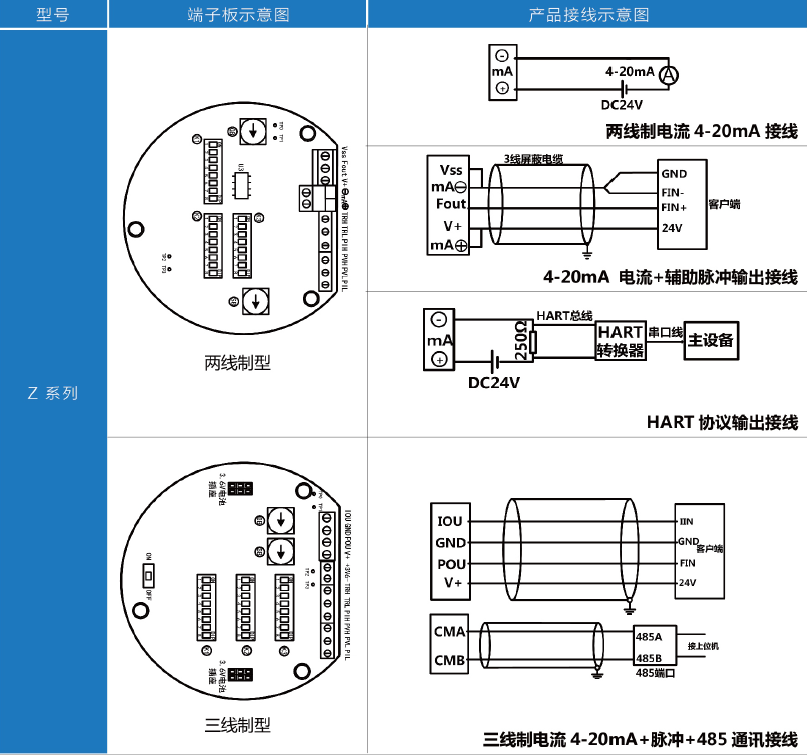

六、电气接线图

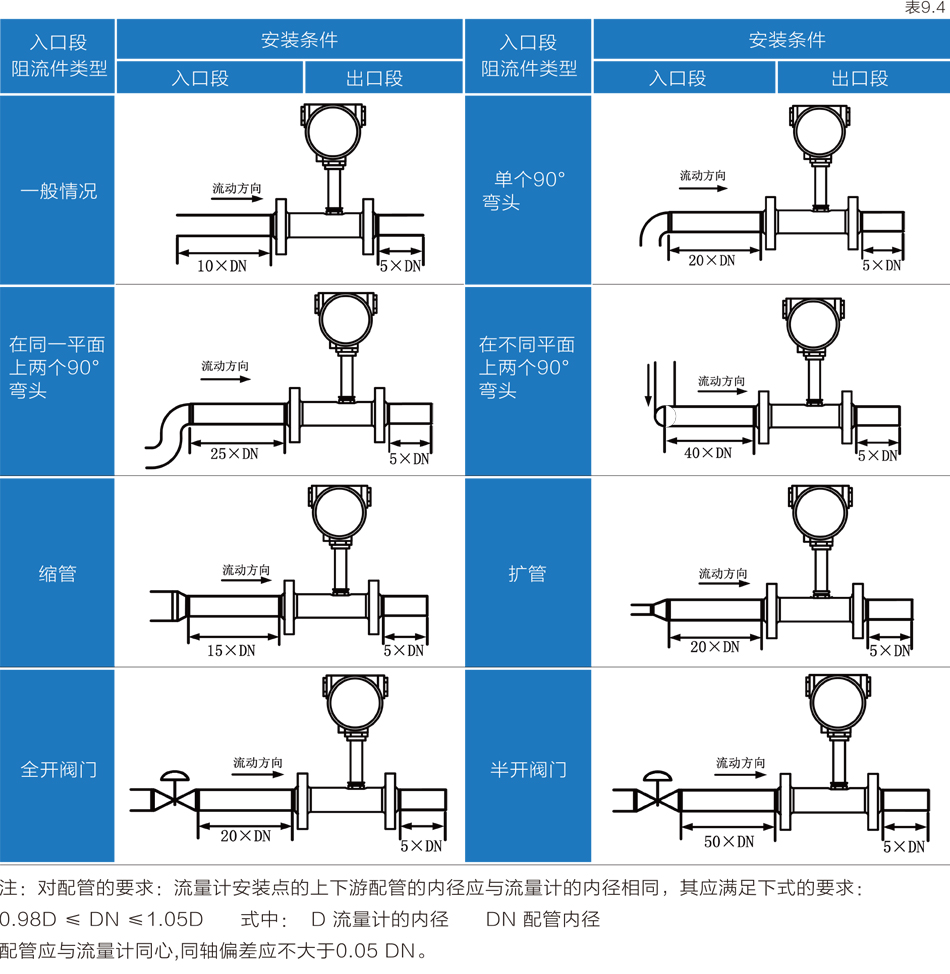

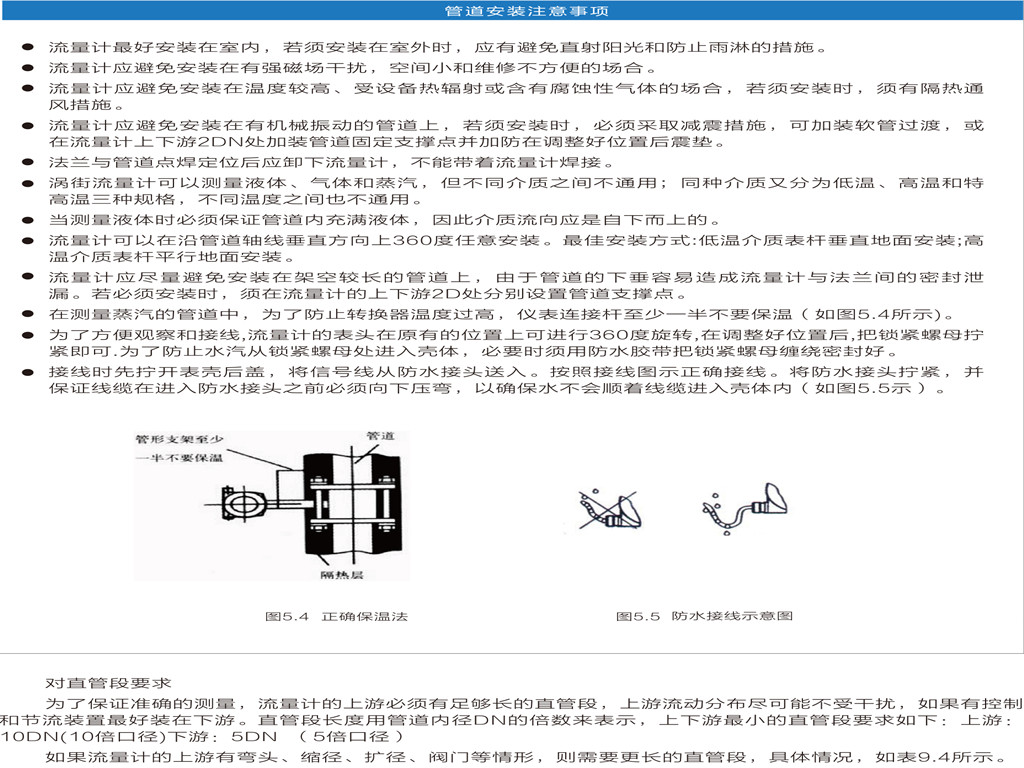

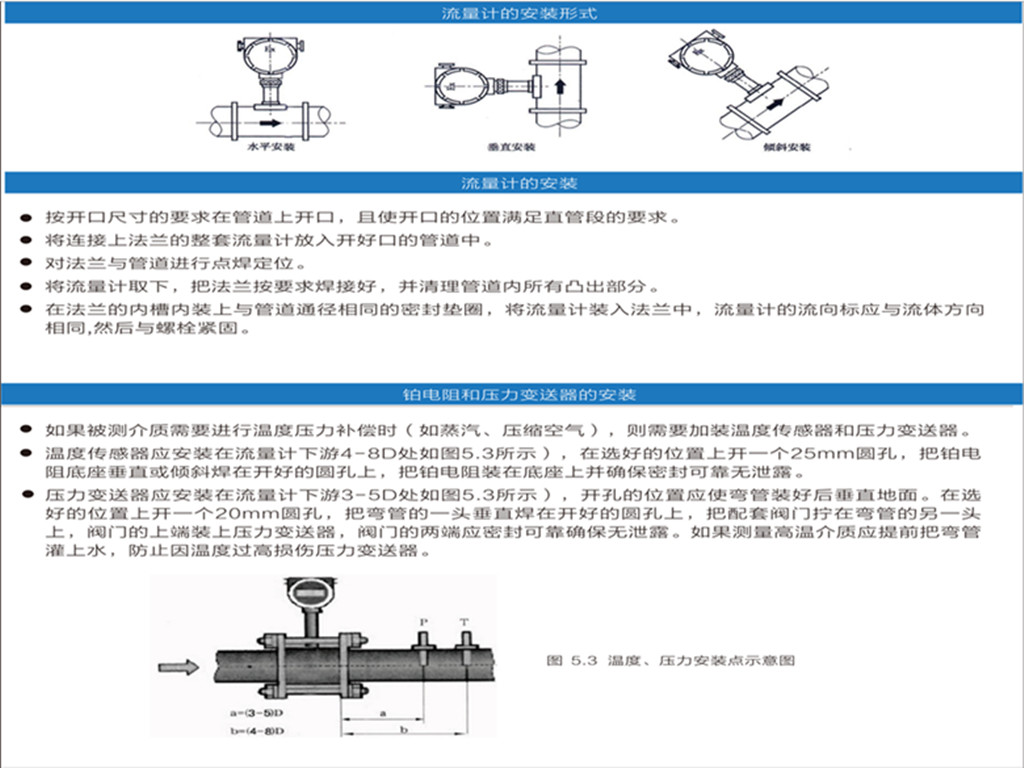

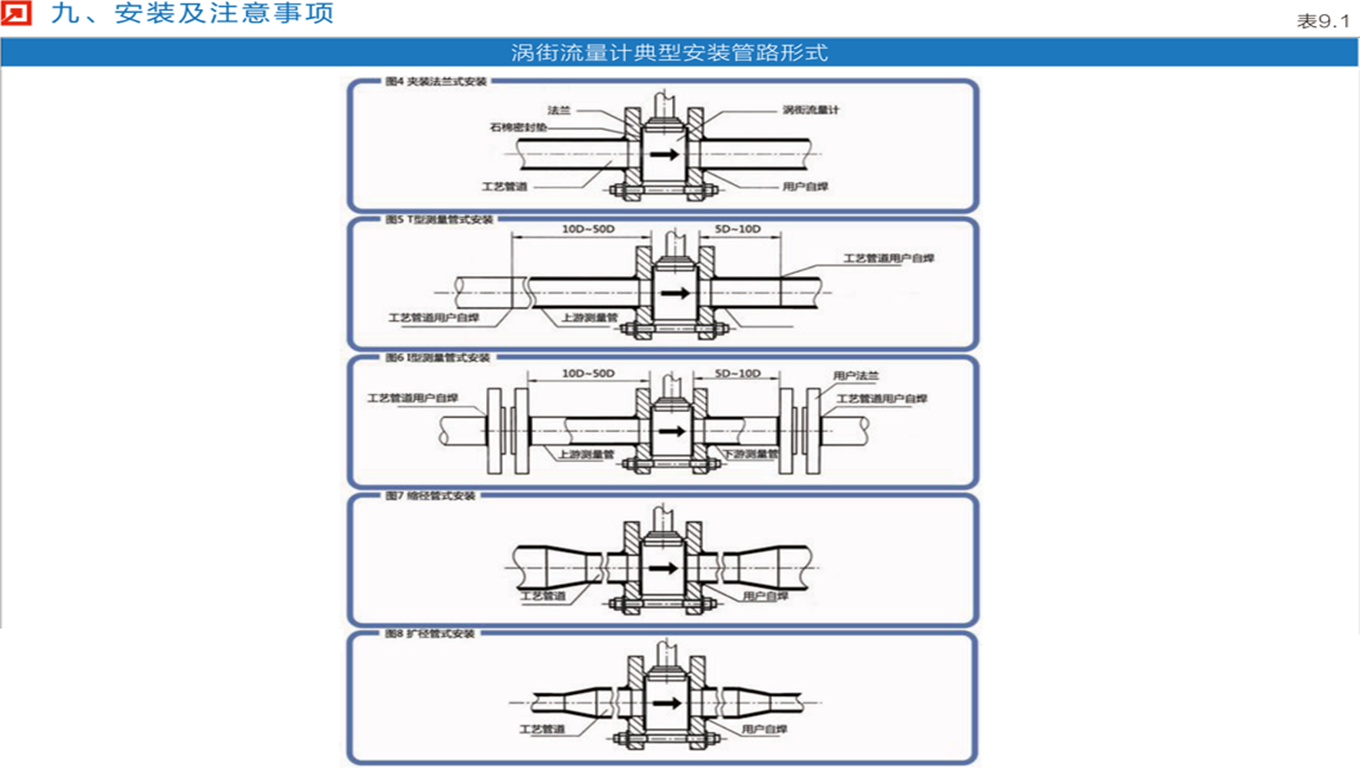

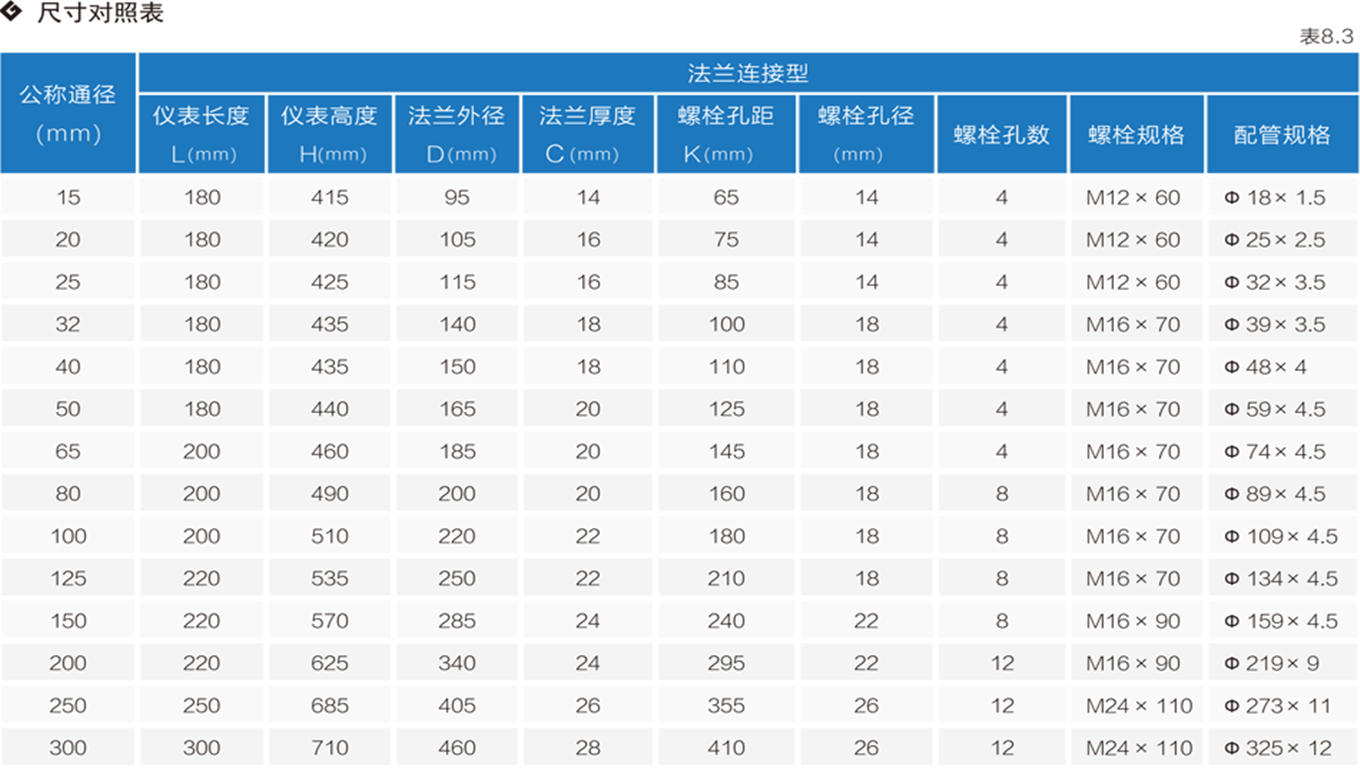

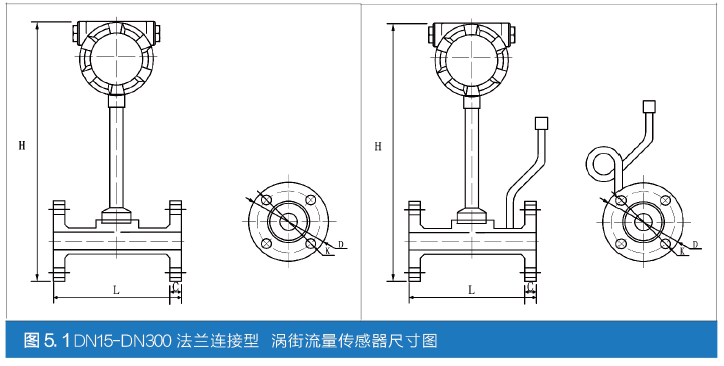

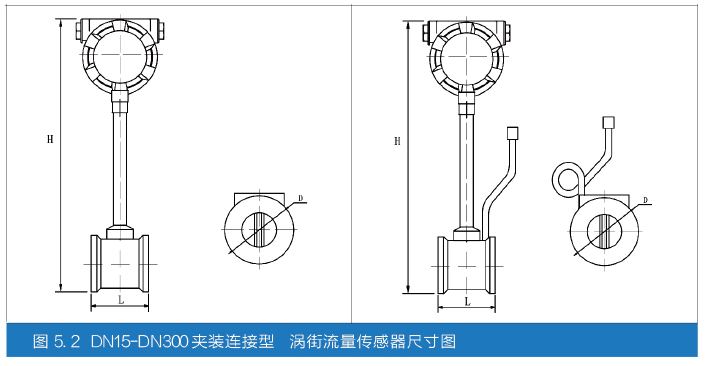

七、结构形式与安装尺寸
